簡要描述:JT1402全向風速傳感器,是基于加載了電流的高靈敏度熱敏電阻,其散熱率與風速具有對應函數關系的基本原理開發而成的。該傳感器具有全向測試、響應時間快的特點,能夠快速捕捉微小空氣流動的動態變化,可測試低至0.05m/s的風速,適合于對環境微風速的測試場景,特別是建筑微氣候環境的測試。
產品分類CLASSIFICATION
詳細介紹
品牌 | 其他品牌 | 價格區間 | 面議 |
---|---|---|---|
產地類別 | 國產 | 應用領域 | 環保,農林牧漁,地礦,能源,道路/軌道/船舶 |
風速范圍 | 0~20m/s (可定制0~30m/s) | 風速精度 | 0.05~2m/s:±(0.05+2%讀數);>2m/s:±(0.1+2%讀數) |
采集頻率 | 探頭采集>50Hz | 輸出信號 | RS485 標準 MODBUS 協議 可選0-10V或4-20mA |
接口形式 | 6芯裸線頭 | 供電電壓 | DC9~36V |
JT1402全向風速傳感器
產品簡介:
JT1402風速探頭,是基于加載了電流的高靈敏度熱敏電阻,其散熱率與風速具有對應函數關系的基本原理開發而成的。該傳感器具有全向測試、響應時間快的特點,能夠快速捕捉微小空氣流動的動態變化,可測試低至0.05m/s的風速,適合于對環境微風速的測試場景,特別是建筑微氣候環境的測試。
JT1402風速傳感器屬于建通科技JT1400系列風速傳感器,其定位為緊湊型高靈敏度全向風速傳感器,適用于便攜設備二次集成及配套開發,尤其適用于多點測試設備的集成開發。JT1402作為一款高靈敏度全向風速傳感器,相較JT1401其探頭部分尺寸更小、分體設計探頭環境適應性更強,且性能對標國際的科研級全向風速傳感器,可在各領域?qū)崿F(xiàn)國產替代。其測試原理為:對高靈敏度的熱敏電阻加載恒功率電信號→測量熱敏電阻散熱功率變化量→代入功率與風速對應函數→輸出實測風速值m/s。
為保證JT1401的高測試精確度,建通科技研發團隊基于上述原理著重針對以下兩個關鍵點進行了重點研發:
功率變化測量精確化:
散熱功率的變化與環境溫度緊密相關,需對環境溫度進行實時補償測試。JT1400系列傳感器除在采集電路端設計有精確的環境溫度(風溫)傳感器外,還設置有一路獨立的NTC進行物理補償,通過雙重補償設計對散熱功率變化進行更為精確的測量,進而實現了高穩定、高精度、高靈敏度的風速測試。
基礎器件預衰減:
熱式傳感器在使用過程中,由于敏感器件衰減而導致的測試誤差問題不容忽視。建通科技在JT1400系列風速傳感器的生產過程中,核心敏感器件在封裝之前都經過帶載預衰減3個月以上以提前釋放敏感器件的衰減量,預衰減完成后對器件進行篩選、測試的過程后,選用性能達到穩定使用要求的敏感器件進行最終封裝。
顯著特點: 全向測試、響應時間快、高靈敏度、高精度
能夠快速捕捉微小空氣流動的動態變化,可測試低至0.05m/s 的風速(特定條件可做到0.01m/s),適合于對環境微小風速到常規風速的全范圍測試(最高可測試到20m/s)。
JT1402具備RS485、4~20mA、0~10V等多種標準信號輸出。傳感器采用分體結構設計,傳感器部分為桿狀結構,帶球籠式防護罩,通過延長引線和處理電路連接。
機殼采用高防護等級設計,有帶顯示和不帶顯示兩種規格。安裝形式有導軌安裝與壁掛安裝,適用于長期在線風速測試的場所。

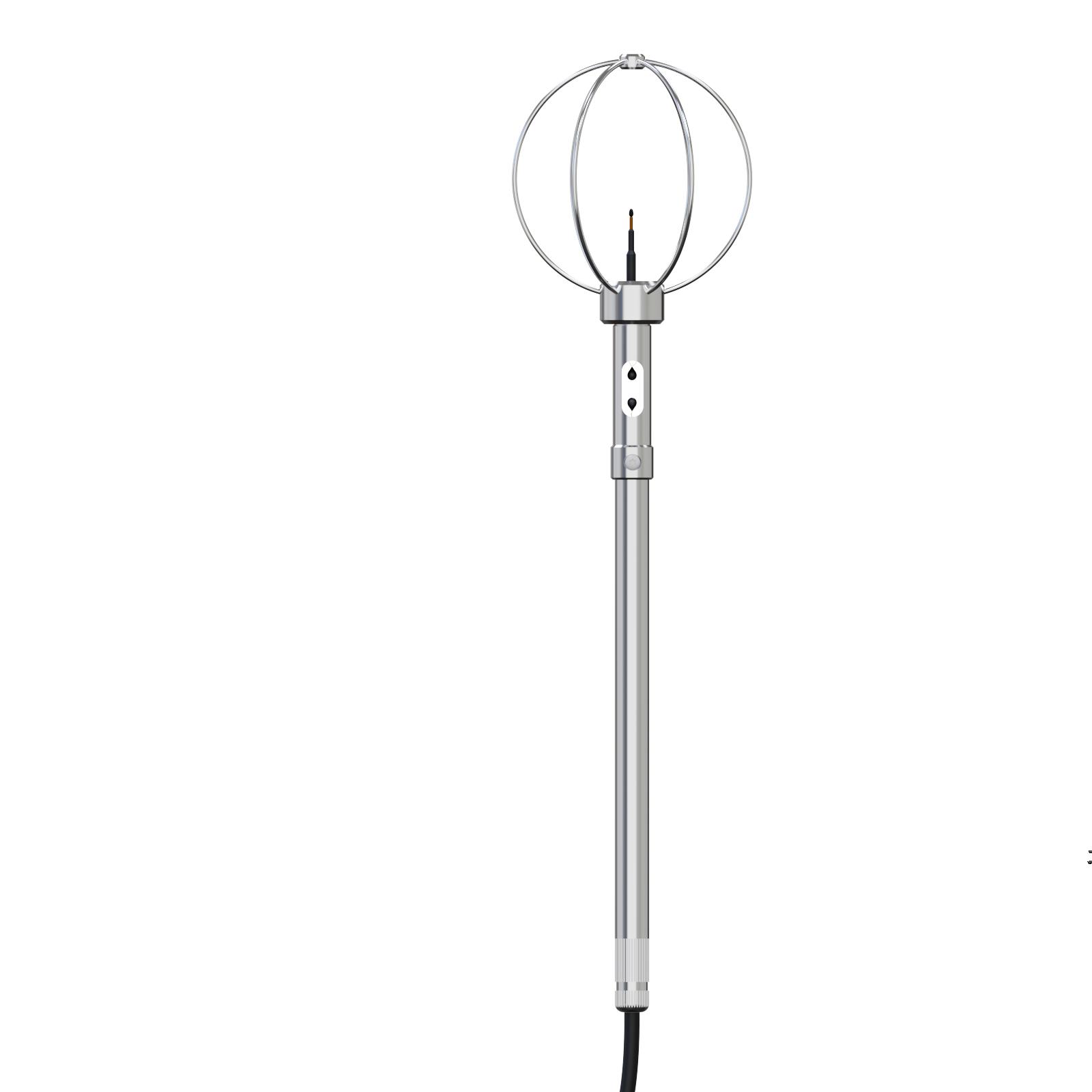

JT1402風速探頭柔性設計:
JT1402對測風探頭做了柔性設計,能在一定角度內彎折而不會損壞,有效避免了無觸碰導致的探頭損壞,同時配置了測量時使用的防護球籠與運輸時使用的防護帽。
功能特點:
高可靠性——進行可靠性實驗:依據工業級設計,全部進行高低溫試驗、振動試驗、鹽霧試驗、防護等級試驗等。
高安全性——彈性探頭,不易損壞:高靈敏的感應頭比較脆弱,極易受損,JT1402采用彈性封裝結構,解決了使用過程中不小心碰撞后造成的損毀。
高準確度——雙溫度補償:對于熱式風速測試原理,環境溫度(風溫)變化是影響測試精度的主要因素之一,即能夠在更寬的溫度范圍內保證測試精度。JT1400系列采用物理補償和風溫實時補償雙重溫度補償,實現了穩定可靠的精確修正,實現了高精度的測試。
360°全向測試——出色的均勻性:球形測風感應頭,以及無遮擋結構設計,不僅使得JT1402實現了360°范圍的全范圍測試,還在該范圍內有較好的一致性。特別適合空氣流動方向隨機性大、波動大的微風環境測試。
高靈敏度——?jiǎng)討B(tài)響應0.2s(t63):體積更小的感應頭(直徑小于0.5mm),具有更小的熱滯后性和更快的風速變化響應,極大提升了傳感器的整體響應速度。動態響應實測可達到0.2s,滿足環境熱舒適性測試要求。
完整的風速傳感器有風速探頭及數據采集模塊組成

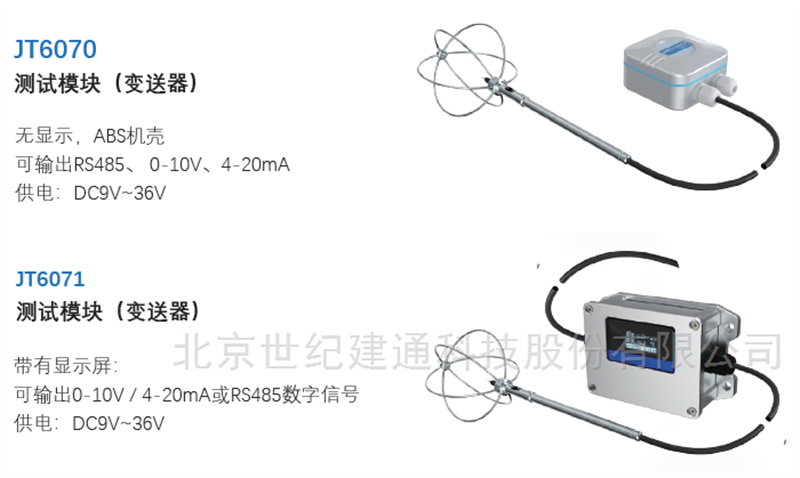

配置數據采集器(變送器)形式:
JT1402傳感器采用探頭和采集(變送電路)分體結構設計,需配合JT6070系列變送器使用。具體通信接口參見所選變送器電路指標,變送器RS485、0-10V、4-20mA的輸出,使得該傳感器應用更廣、更便捷。

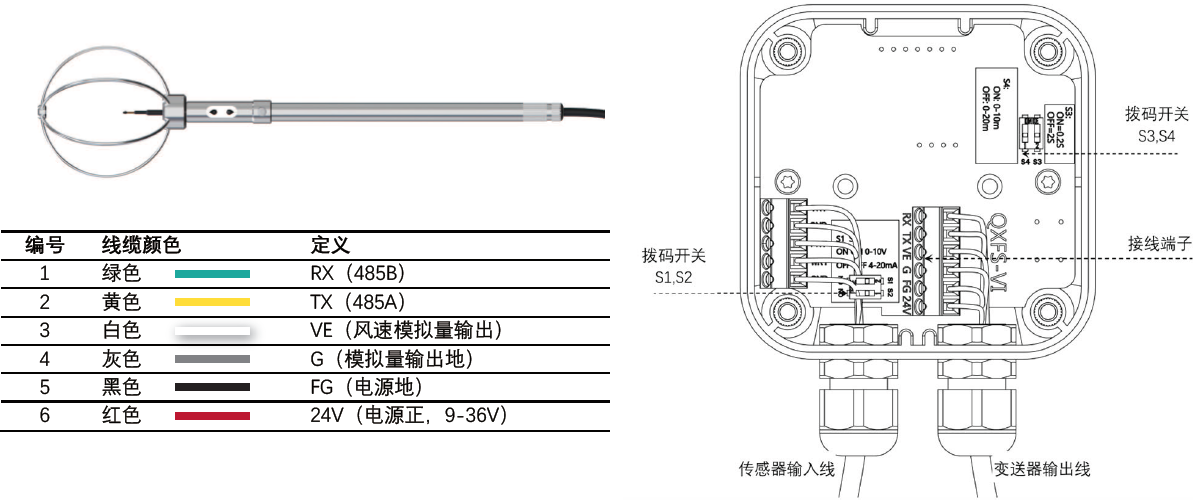

電氣連接
JT1402風速傳感器探頭采用裸線頭輸出,可直接聯接變送器電路。其中接線(JT1402標準配置變送器JT6070,其它型號的變送器參見相對應的資料)
Modbus 協議:
JT1402全向風速傳感器-規格尺寸:
JT1402全向風速傳感器
技術參數:
風速范圍:0-20m/s(可定制最高30m/s)
風速精度:0.05-2m/s: ±(0.05m/s+2%讀數) >2m/s: ±(0.1m/s+2%讀數)
響應時間:0.2s(t63,1m/s 風速,25°C,標準大氣壓下測試)
風溫范圍:-25-70℃
風溫精度:±1°C(<1m/s); ±0.5°C(>1m/s)
采集頻率:探頭采集>50Hz
輸出信號:RS485 標準 MODBUS 協議(可選0-10V或4-20mA(見JT6070/71變送器參數))
供電電壓:DC9~36V
額定功耗:<1W (含變送器)
使用環境:-20~60°C;0~90%RH(不結露狀態下)
溫度補償:-25—80°C
接口形式:6芯裸線頭
結構材質:304不銹鋼
防護等級:傳感器滿足IP54
存儲溫度:-30—80°C
適用領域:
溫度變化幅度小,風速波動大的動態風場,特別針對風速響應速度要求高的場所。
建筑通風環境在線監測與控制,車間、生產線空氣流速控制,潔凈室風速控制。
注:模擬信號輸出時,僅輸出風速。RS485輸出內容為風速和溫度。
